ULTRASONIC LEVEL SENSOR
Range Level: 33ft.(10m)std. Optional 50ft or 66ft(20m) 3 3 Flow: 0.20m /h ~ 200.000.00m /h (work with GDC for Open Channel Flow)
Accuracy: ±0.25% FS
Resolution: 0.04 in (1mm)
Angle: 10° ± 2°
Blind Zone: 12″(0.3m) @33ft.; 14″ (0.35)@50ft. & 66ft.
Temp. Compendation: Automatic
Respond Time: 0.5s
Operating Temp: -40 to 158 F (-40° to 70 °C)
Protection: Ip 68
Pressure: 2bar
Material: PVDF

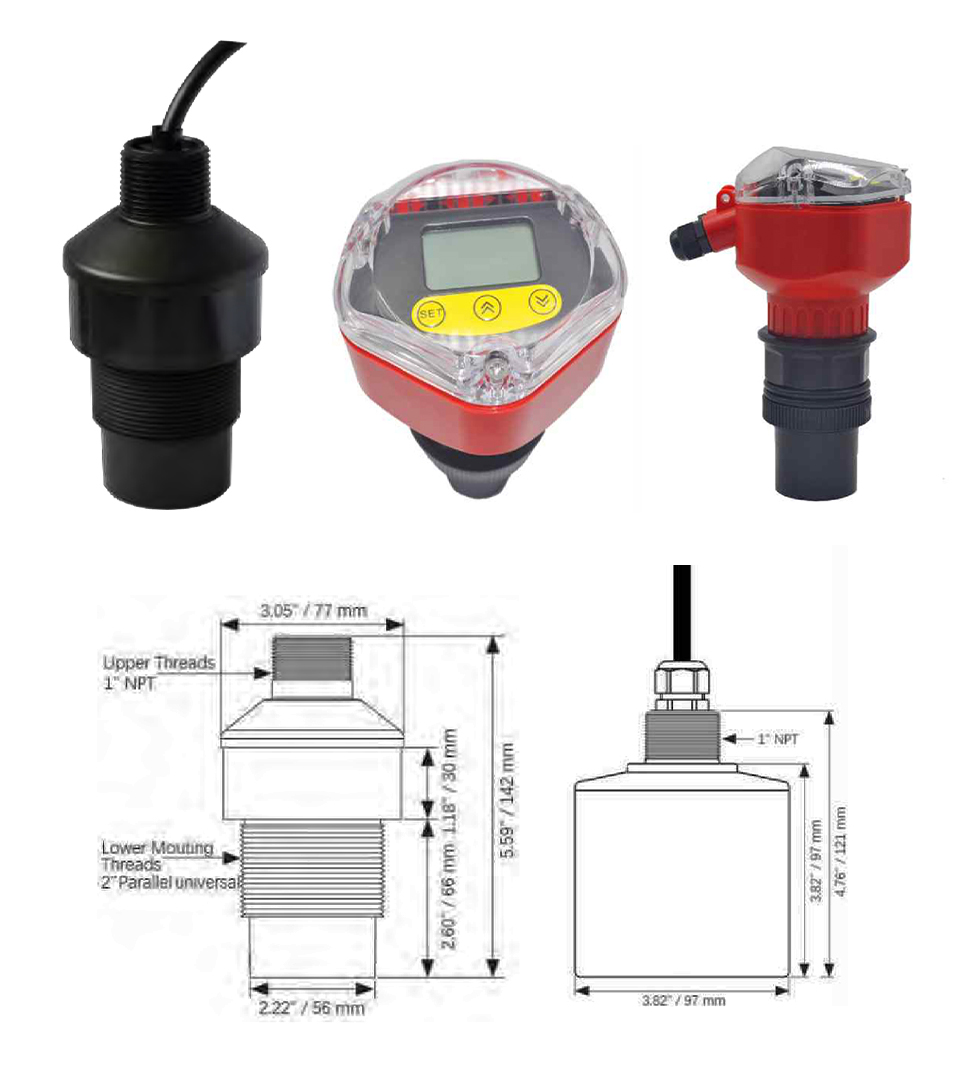

Process Connection: 1″ NPT Upper Threads
2″ NPT Lower Mounting Threads (UL7-R10 only)
Cable: Standard 10′, Max. 650′
Power Supply: 24VDC by GDC or individual power source. Consumption < 6w
Digital Interface: RS 485 Modbus RTU
Weight: with 33ft. cable: R10:2.67lbs. (1.22kg); R15/ 20: 3.32 lbs. (1.51kg)
DESCRIPCIÓN
Este instrumento determina la altura desde el fondo hasta la superficie del líquido sometido a prueba midiendo el tiempo de propagación del aire, el tiempo necesario para que una onda ultrasónica emitida desde el detector instalado por encima del líquido probado se refleje en el nivel del líquido y luego regrese al detector. Este producto puede ser ampliamente utilizado para un alto grado de medición del nivel de una variedad de líquido; los materiales sólidos también pueden ser utilizados para la medición de la distancia.
CARACTERÍSTICAS
- Proporciona una medición de nivel fiable, precisa y sin contacto.
- La tecnología sin contacto no ofrece partes móviles que puedan desgastarse, atascarse o corroerse.
- Aprobado como a prueba de explosiones por la FM, lo que lo hace ideal para su uso en lugares peligrosos.
- Fácil programación con pantalla LCD de 6 dígitos y una estructura de menú sencilla.
- El rango de salida es ajustable con la opción de introducir las dimensiones del tanque o llenando y vaciando el tanque mientras se calibra y se ajusta automáticamente a los niveles que detecta.
- La cubierta de la ventana permite ver fácilmente la pantalla.
- Opciones de salida a prueba de fallos y capacidades de diagnóstico.
